拖链及穿线系列

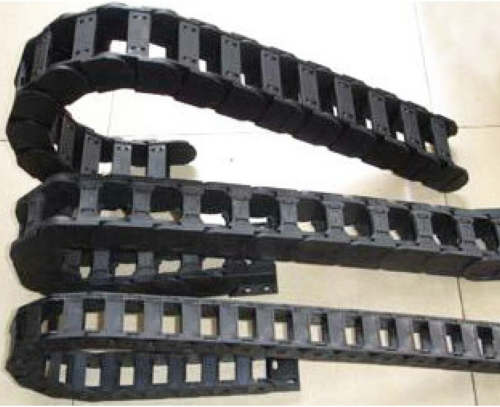

小型工程塑料拖链

名称:小型工程塑料拖链

详细信息

拖链型号所需数据
《1》确定电缆的运动长度
《2》根据电缆的尺寸确定拖链的尺寸
《3》根据电缆的柔性确定拖链的弯曲半径
《4》根据电缆的重量确定拖链有足够的承重能力。
电缆拖链中电缆的放置
为保证拖链正常工作,避免对电缆造成损害,必须遵守一下规范。
1.对于电力电缆必须留出不小于10%的余量,对于水管必须留出不小于20%的余量。2.避免将不同外套的电缆留在一起,以减少磨损。3.如需将数根电缆放置于一条拖链中,尽可能将他们用隔板隔开,如果不能,则需确保内部空间不允许电缆交叠,4.根据各条电缆的重量和尺寸对称摆放,把重的和大的电缆放在两侧,把轻的和小的电缆放在中间。
1、塑料电缆拖链
备有从小尺寸到大尺寸的丰富品种,使用方便。
使用最为普遍,包括品种多样的TKP形、可实现低噪声及低产尘的高速拖链等,可根据用途进行选择
TP7/TP10/TP15型普通工程塑料拖链

特点:耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。
TP7系列
型号
内腔(高X宽)
外径(高X宽)
回转半径(R)
接头
TP.7.7
7X7
10.5X14
28
TP10系列
型号
内腔(高X宽)
外径(高X宽)
回转半径(R)
H
A
TP10.10
10x10
17x17
28
10
5
TP10.15
10x15
17x22
28
15
10
TP10.16
10x16
15x23
17
TP10.20
10x20
17x27
28
20
15
联接器示意图
TP15系列
型号
内腔(高X宽)
腔(高X宽)
弯曲半径(R)
节距
不支撑长度(M)
型式
TP15.15
15x15
23x26
28.38.48
30.2
1.3
开口上盖可开
TP15.20
15x20
23x31
28.38.48
30.2
1.3
TP15.20
15x20
20x30
40
30.2
1.3
TP15.30
15x30
23x43
28.38.48
30.2
1.3
TP15.40
15x40
23x53
28.38.48
30.2
1.3
TP15.50
15x50
23x63
28.38.40.48
30.2
1.3
联接器示意图

TP18型普通工程塑料拖链

特点:耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。
TP18系列
型号
内腔(高X宽)
腔(高X宽)
弯曲半径(R)
节距
不支撑长度(M)
型式
TP18.18
18x18
23x31
28.38.40.48
30
1500
开口上盖可开
TP18.25
18x25
23x38
28.38.40.48
30
1500
TP18.35
18x35
23x47
28.38.48
30
1500
TP18.36
18x36
28x50
28.38.48
30
1500
TP18.40
18x40
23x53
38.48
30
1500
TP18.50
18x50
23x63
TP22.25
22x25
35x40
75
45
TP22.38
22x38
35x55
75
45
TP22.50
22x50
35x67
80
50
TP22.50
22x50
35x65
75
45
TP22.56
22x56
35x75
75
45
TP22.70
22x70
35x90
75
45
TP22.80
22x80
35x100
75
45
TP22.105
22x105
35x122
75
45
TP23.38
23x38
30x50
57
31
联接器示意图

TP25型普通工程塑料拖链

特点:耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。
TP25系列
型号
内腔(高X宽)
腔(高X宽)
弯曲半径(R)
节距
不支撑长度(M)
型式
25.25
25x25
32x41
38.55.75
100.125.150
42
1800
下盖可开
四片装,可打开
上盖可开
四片装,可打开
25.38
25x38
32x54
42
1800
25.50
25x50
32x66
42
1800
25.57
25x57
32x73
42
1800
25.77
25x77
32x94
42
1800
25.103
25x103
32x120
42
1800
25.25
25x25
40x42
85
46
25.38
25x38
40x55
46
25.38
25x38
36x58
70
46
25.50
25x50
40x65
85
46
25.56
25x56
40x75
46
25.70
25x70
40x90
46
25.80
25x80
40x100
46
25.105
25x105
40x122
46
联接器示意图

我公司大量生产供应长距离电缆拖链,该产品备三种结构型式:(1)全封闭式(2)半封闭式(3)桥式。该产品由一节节链板组成,弯曲半径大小互换,用户可自行调整长度,装卸简单。耐磨、耐冲击、强度高、重量轻、适合快速移动。结构坚固,不会变形!我公司现有模具规格齐全,能够满足国内机械行业的要求!欢迎广大用户来电洽谈,定货!电话:0317-6287811
